1、 安全气囊系统组成：

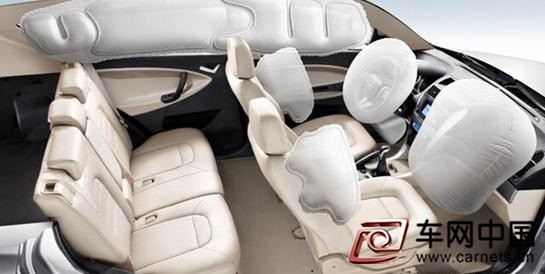

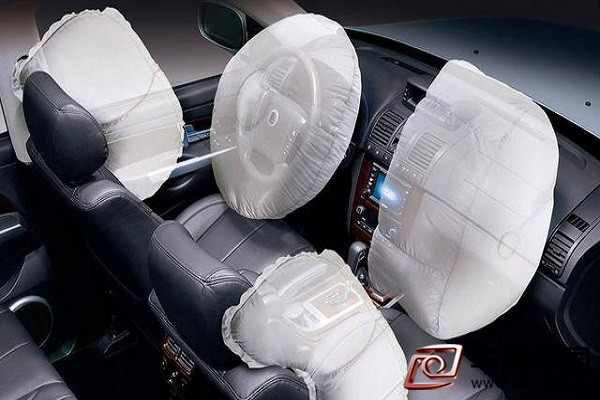

由碰撞传感器、气囊ECU、时钟弹簧（螺旋线圈）、气体发生器等组成。安全气囊一般有主驾驶员侧、副驾驶员侧、侧气帘、座椅侧气囊。电气设计时应对安全带预紧器、副气囊开关等予以考虑。
2、电路边界条件：
与组合仪表之间有故障指示信号的输出、安全带未系指示灯、与诊断接口诊断信息输出、有车速信号输入、有制动信号输入等。
3、设计过程：
第一步：根据设计任务书确定安全气囊系统的类型和档次；
第二步：与甲方、气囊厂共同确定输入输出信号形式、协议及控制方案。并会签会议纪要；
第三步：设计原理图；
第四步：检查接线是否错误，保险容量是否合适。
4、电气参数及注意事项：
1）、安全气囊供电应非常可靠，在时钟弹簧处需采用双电源供电；
2）、碰撞传感器一般为两根引线，接气囊ECU，时钟弹簧四根引线；
3）、安全气囊注意爆炸空间；
4）、有的气囊ECU内置碰撞传感器，ECU应布置在车辆中部，以保证传感器的灵敏度及发生碰撞时不会影响ECU装置的正常工作，常见布置在仪表台下地板正中；
5）、 传感器应固定牢固可靠，不能在任何方向有松动，以保证传感器对加速度的敏感性。
