你值得收藏的汽车发动机原理，不然没法和别人谈车

一、基本理论

汽油发动机将汽油的能量转化为动能来驱动汽车，最简单的办法是通过在发动机内部燃烧汽油来获得动能。因此，汽车发动机是属于内燃机，即燃烧在发动机内部发生。

有两点需注意：

1．内燃机也有其他种类，比如柴油机，燃气轮机，各有各的优点和缺点。

2．同样也有外燃机。在早期的火车和轮船上用的蒸汽机就是典型的外燃机。燃料（煤、木头、油）在发动机外部燃烧产生蒸气，然后蒸气进入发动机内部来产生动力。内燃机的效率比外燃机高不少，也比相同动力的外燃机小很多。所以，现代汽车不用蒸汽机。

相比之下，内燃机比外燃机的效率高，比燃气轮机的价格便宜，比电动汽车容易添加燃料。这些优点使得大部分现代汽车都使用往复式的内燃机。


二、汽缸数

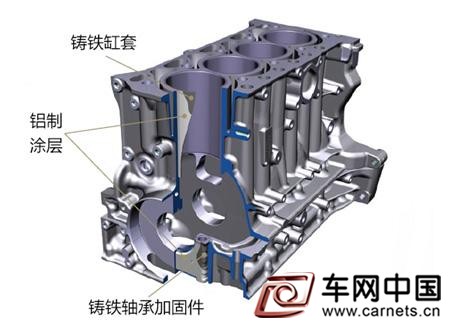

发动机的核心部件
是汽缸，活塞在汽缸内进行往复运动，上面所描述的是单汽缸的运动过程，而实际应用中的发动机都是有多个汽缸的（4缸、6缸、8缸比较常见）。我们通常通过汽缸的排列方式对发动机分类：直列、V或水平对置（当然现在还有大众集团的W型，实际上是两个V组成）。

直列4缸

V6

水平对置4缸

不同的排列方式使得发动机在顺滑性、制造费用和外型上有着各自的优点和缺点。


三、排量

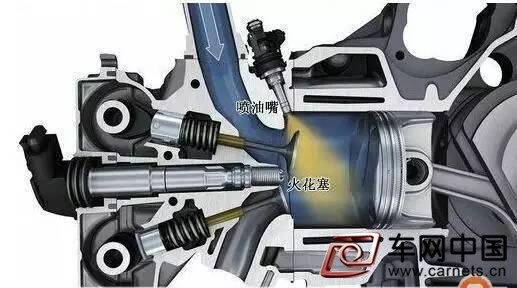

混合气的压缩和燃烧在燃烧室里进行，活塞往复运动，你可以看到燃烧室容积的变化，最大值和最小值的差值就是排量，用升（L）或毫升（CC）来度量。汽车的排量一般在1.5L~4.0L之间。每缸排量0.5L，4缸的排量为2.0L，如果V型排列的6汽缸，那就是V6 3.0升。一般来说，排量表示发动机动力的大小。所以增加汽缸数量或增加每个汽缸燃烧室的容积可以获得更多的动力。

何谓正时

一具引擎要能正确的运转，所有零件都要能在正确的时间和正确的位置做正确的事，在最佳的协调下，发挥应有的性能。就像一支部队要作战前，指挥官会分配每一组甚至每个人个别的任务，大家接受任务后，还有一件事很重要，没错，就是：对表！所有人都必须在一个独一的时间轴内完成任务。大家都必须各自在正确的时间到达定位，这就是「正时」。

那么，在引擎中要怎么「对表」，又要以谁为准呢？引擎中最主要的转动是曲轴，所以所有的正时都以曲轴旋转角度做为基准。以一个单缸引擎为例，当活塞在上死点时为0度，到了下死点时为180度，四行程引擎以720度为一循环，所有运转件就以曲轴的运转为准，曲轴每旋转720度，所有运作就完成一次循环。凸轮之所以能在正确的时机开启汽门，便是靠着正时链条，与曲轴保持正确的正时。


曲轴正时齿盘

我们知道引擎中一切的运转都以曲轴为准，所以曲轴就有责任将它的正时「告知」所有机件。由于现在ECU的运算分辨率越来越高，甚至达到32位以上，所以需有一机件能精确的撷取正时讯号。目前大部分引擎会在曲轴的一端装设一个齿盘，再由一个磁感sensor来接收并产生讯号。假设齿盘有60齿，一圈360度则每一齿间距为6度，当曲轴转动时，齿盘会以相同的转速跟着曲轴转动，而每一齿经过sensor时，会感应一个磁场，并由sensor转换为电子讯号让ECU得知目前的曲轴角度，好使喷油、点火等动作能在正确时机作动。


正时皮带与正时链条

现在引擎多是顶置式凸轮轴的设计，就是将凸轮轴设置在引擎缸头上，要驱动凸轮轴必须利用皮带或炼条使之与运转中的曲轴连结。就如前面提到的，凸轮轴的运转也需要「正时」，所以在安装正时皮带时，凸轮和曲轴的正时必须对妥。

由于正时皮带属于耗损品，而且正时皮带一旦断裂，凸轮轴当然不会照着正时运转，此时极有可能导致汽门与活塞撞击而造成严重毁损，所以正时皮带一定要依据原厂指定的里程或时间更换。而正时炼条则会有相当长的寿命，所以选购配置正时炼条引擎的车，会省去更换正时皮带的麻烦与开支。
