汽车电器已经成为现代汽车结构中必不可少的一部分，所有的电器系统要工作都必不可少地要有电能的支持，因此汽车电源就居于非常重要的地位。本文着重探讨汽车电源系统组成以及常见故障分析、诊断以及维修作业的主要内容。

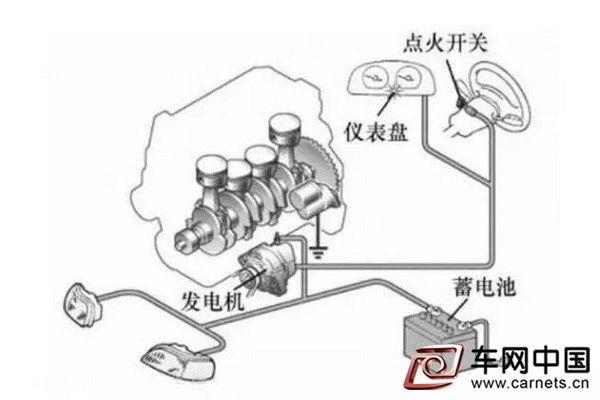

汽车电气设备所使用的电源是直流电源，它来自蓄电池或发电机。由蓄电池、发电机、调节器、充电状态指示装置、开关和导线等连接而成的电气系统称为电源系统（简称电源系），
汽车重要组成部分电源系统组成及故障诊断与维修
汽车电源系的工作过程
电源系统内蓄电池和发电机是并联工作的。在发动机正常工作时，由发电机向用电设备供电并向蓄电池充电：起动时，蓄电池向起动机供电。由于发电机是由发动机通过传动带驱动旋转的，当发动机转速变化时，发电机输出电压也会变化。为满足汽车用电设备及蓄电池充电恒定电压的要求，电源系统内均设置电压调节器，以保证发电机输出的电压稳定在一定范围内，防止因电压起伏过大而烧毁用电设备。充电状态指示装置指示蓄电池的充放电状况。

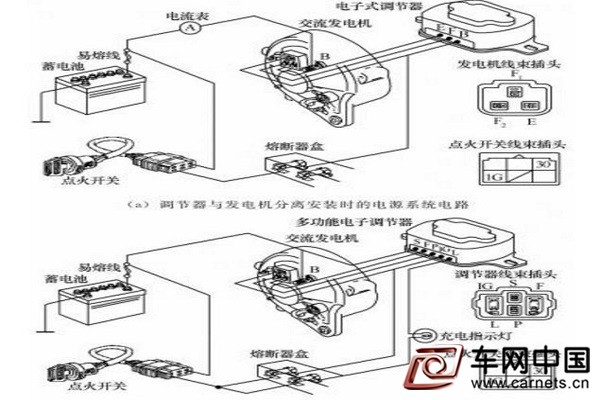

所示电源系统线路中，电压调节器只有调节发电机输出电压一项功能，并采用电流表指示蓄电池的充放电状态。电流表需安装在组合仪表盘上，且需要较大空间，因此，这种布置形式适用于电源系统结构简单，并有足够安装空间的载货汽车。
所示电源系统线路中，电压调节器具有调节发电机输出电压和控制充电指示灯指示蓄电池充放电状态的功能。充电指示灯可安装在组合仪表盘上，且占用空间较小，因此，这种布置形式既适用于载货汽车，也适用于结构紧凑的小轿车。
调节器与发电机分离时，由于两者之间需用导线连接，所以其系统的故障率较高，但当系统发生故障时，能够就车诊断出故障发生的部位，只需更换故障部件即可继续行驶。
